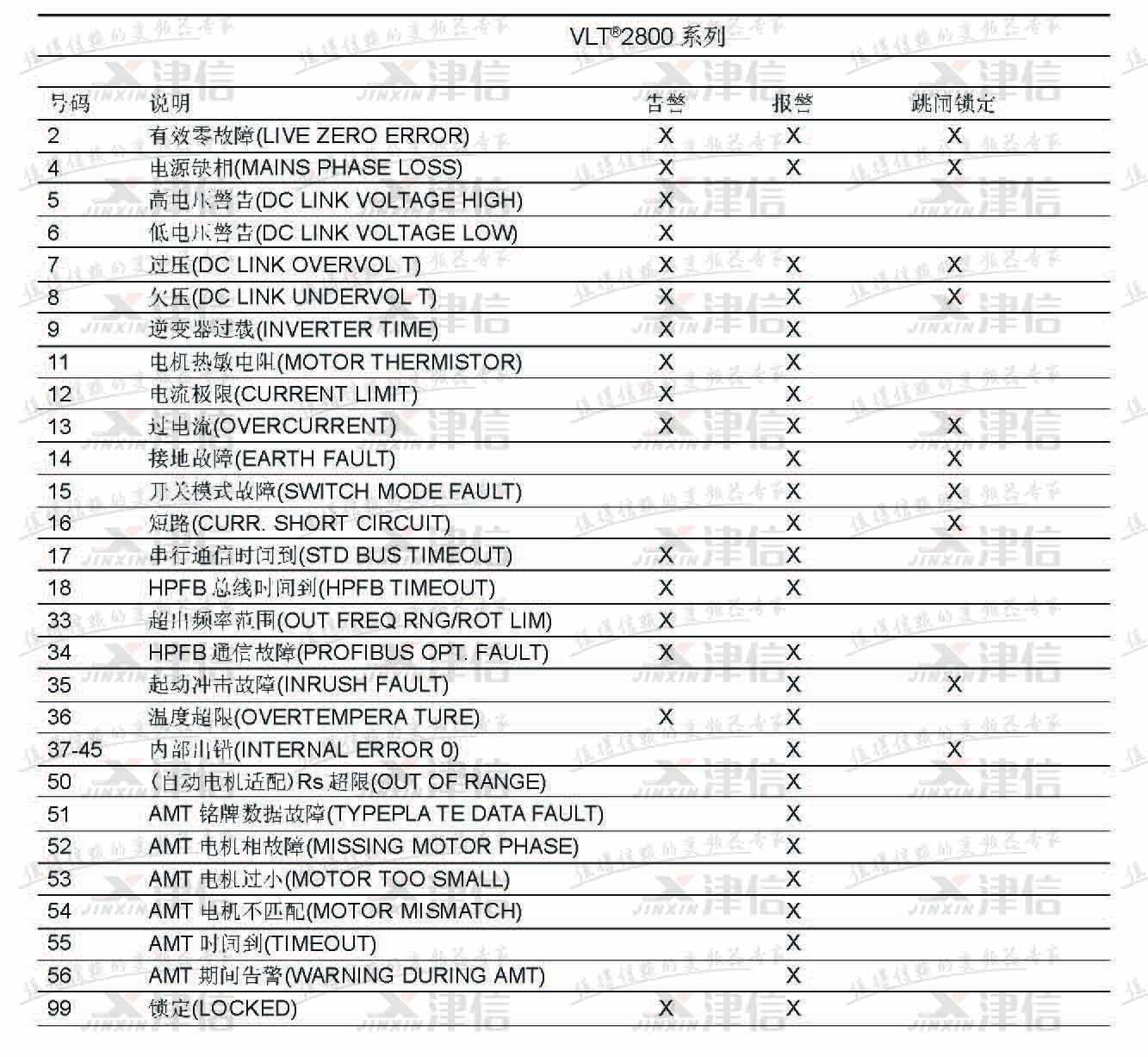

丹佛斯VLT2800系列變頻器故障代碼和報警信息如下：
告警/報警2:有效零故障端子53或60上的電壓或電流信號低于參數309或315端子設置值的50%。
告警/報警4:電源缺相電源端缺少一相。檢查供給變頻器的電源電壓。該故障只可能出現在三相交流電源中。
告警5:高電壓警告若中間電路電壓(UDC)高于電壓警告值，變頻器將給出警告信號，電機將毫無變化地繼續運行。如果UDC 超過電壓告警極限且持續居高不下，變頻器就會在經過一定時間后跳閘，時間值的確定與變頻器有關，一般在5-10秒范圍內設置。注意:在“報警7(過壓)情況下變頻器將跳閘。在所接電源電壓過高時也會出現電壓告警信號，因此應檢查電源電壓是否適合變頻器，詳見“技術數據”。如果由于減速時間過短而造成電機頻率下降過快，也可能產生電壓告警信號。
告警6:低電壓警告。若中間電路電壓(UDC)低于變頻器的電壓告警值，變頻器將進行告警，電機將繼續運行，不做任何變動，但若UDC低于電壓告警極限一段時間后，變頻器將跳閘。時間長短與變頻器有關，設置范圍為2-25秒。注意:變頻器在“報警5(欠壓)”時將跳閘所接電源電壓過低時也會產生電壓告警，應檢查電源電壓是否適合于變頻器，見“技術數據”。在關斷變頻器時會短暫顯示告警6及8
告警/報警7:過壓
若 UDC高于逆變器的過壓極限，逆變器將關斷直到UDC重新降到過壓極限以下為止。若UDC持續過壓超過一定時間，逆變器將跳閘。時間長短取決于變頻器，設置范圍是5-10秒。若能使UDC產生過壓。
告警/報警8:欠壓
若 UDC 低于逆變器的欠壓極限，逆變器將關斷直到 UDC重新升到欠壓極限以上為止。若UDC持續欠壓超過一定時間，逆變器將跳閘。時間值取決于變頻器，設置范圍是1-3秒。電源電壓過低時也會產生欠壓,檢查電源電壓是否與變頻器匹配，詳見“技術數據”在變頻器關斷時會短暫地顯示告警8及6。注意:低電壓警告(告警6)因此也能夠產生“報警8“
告警/報警9:逆變器過載
逆變器的電子熱保護顯示出變頻器由于過載即將斷開(輸出電流過高，時間過長)。電子熱保護計量器在98%時給出告警信號，達到100%時則跳閘并報警。計量器若不降到90%以下，變頻器是不會復位的。故障原因是變頻器長時間過載。
告警/報警10:電機過載依照變頻器熱保護限制，電機已過載，由當計量達到100%，參數128選擇讓變頻器進行告警還是報警故障是由于電機過載時間過長。檢查電機參數102-106設置是否正確。
告警/報警11:電機熱敏電阻
電機已經過熱或熱敏電阻已斷開。參數128(電機熱保護)允許選擇讓變頻器進行告警還是報警。檢查PTC熱敏電阻是否已正確連接在端子18、19、27或29(數字輸入)與端子 50(+10V 電源之間)
告警/報警12:電流極限
輸出電流已大于參數 221(電流限幅值 lum)的設置值，變頻器在經過設置的時間段后將跳閘，時間段在參數409(過電流延遲跳閘)中選擇。
告警/報警13:過電流電流已超過了逆變器的峰值電流極限(約為額定輸出電流的200%)。告警將持續大約1-2秒然后變頻器將跳閘并進行報警。關掉變頻器并檢查電機軸是否能夠轉動，電機規格是否與變頻器相匹配。
告警/報警13:過電流
電流已超過了逆變器的峰值電流極限(約為額定輸出電流的200%)。告警將持續大約1-2秒然后變頻器將跳閘并進行報警。關掉變頻器并檢查電機軸是否能夠轉動，電機規格是否與變頻器相匹配。
報警14:接地故障
輸出部分發生對地放電，或者發生在變頻器與電機之間的電纜中，或者發生在電機中。關掉變頻器并排除接地故障。
報警15:開關模式故障
開關電源(內部電源)出現故障。請與你的丹佛斯供應商聯系。
報警16:短路
電機端子或電機中出現短路。切斷變頻器電源并排除短路故障。
告警/報警17:串行通信時間到
變頻器串行通信消失。只有當參數514(總線時區功能)沒有設置為OFF(關閉)時，告警才會起作用。若參數514已設置為“停車和跳閘[5]”，則將先給出告警信號，然后減速到跳閘，同時給出報警信號。參數513的總線時區有可能增加。
告警/報警18:HPFB總線時間到變頻器通信卡選件上沒有串行通信信號。告警起作用的前提是參數804(總線時區功能)沒有設置為OFF。若參數804已設置為“停車和跳閘”，則將先告警，然后減速及跳閘，同時報警。參數803的總線時區有可能增大。
告警33:超出頻率范圍如果輸出頻率達到了參數201的輸出頻率下限或202的輸出頻率上限，就會啟動告警
告警/報警34:HPFB通信故障通信故障只發生在 Profbus 類型中。
報警35:起動沖擊故障
若變頻器在1分鐘內反復多次接通電源，就會產生報警
告警/報警36:溫度超限
若散熱器溫度超過了75-85℃(取決于變頻裝置)變頻器就會進行告警，電機仍繼續運行，不作任何改變。若溫度持續上升，開關頻率就會自動減小，見“與溫度相關的開關頻率”。若散熱器升溫超過了92-100℃(取決于裝置)，變頻器就會斷開。只有當散熱器溫度降到70℃以下時，才會對溫度故障進行復位。允許的誤差范圍是正負5℃。造成溫度故障的原因主要有 :
1、環境溫度太高;
2、電機電纜太長:
3、電源電壓太高。
報警37:內部出錯0控制卡和BMC之間通訊出錯。
報警38:內部出錯1控制卡上的 Flash EEPROM 出錯
報警39:內部出錯2控制卡上的RAM 出錯
報警40:內部出錯3EEPROM 內標度常數。
報警41:內部出錯4EEPROM 內數值。
報警42:內部出錯5電機參數數據庫出錯
報警43:內部出錯6電源卡出錯。
報警44:內部出錯7控制卡最低軟件版本或BMC
報警45:內部出錯8，IO出錯(數字輸入/輸出，繼電器或模擬輸入/輸出)
報警50:AMTRS串行通信時間到AMT功能所計算的Rs值超出了允許的范圍
報警51:AMT銘牌數據故障。記錄的電機數據中有不一致的地方，檢查與電機數據有關的設置。
報警52:AMT電機相故障至少在電機的一相中，電機電流太小。
報警53:AMT電機過小所用電機對進行 AMT計算可能太小
報警54:AMT電機不匹配AMT在所用電機上無法實施。
報警55:AMT時間到，AMT計算占時太長，可能是由于電機電纜中的噪聲
報警56:AMT期間告警在A(yíng)MT正在進行時，變頻器給出告警信號。
告警99:鎖定。見參數18
